La semaine dernière, un responsable maintenance m’a contacté parce que ses courroies plates lâchaient tous les trois mois sur un convoyeur. Après diagnostic, le passage à une courroie trapézoïdale a réglé le problème. Pas de magie : juste de la physique bien exploitée. Ce profil en V qu’on voit partout dans l’industrie et l’agricole n’est pas là par hasard. Il résout un problème fondamental que les courroies plates n’arrivent pas à gérer correctement : le glissement sous charge.
L’essentiel sur la courroie en V en 30 secondes
- Le profil trapézoïdal crée un effet de coin qui multiplie l’adhérence sans forcer sur la tension
- Rendement de 95 à 97% en configuration standard, contre 70 à 96% selon les conditions
- Durée de vie moyenne entre 2 000 et 3 000 heures en utilisation normale
- Première cause de panne : tension incorrecte au montage
Le secret géométrique de la courroie en V
Analogie : Pensez à une cale de porte. Plus vous poussez dessus, plus elle se coince et tient fort. La courroie en V fonctionne exactement pareil : plus elle transmet de couple, plus elle s’enfonce dans la gorge de la poulie et adhère.

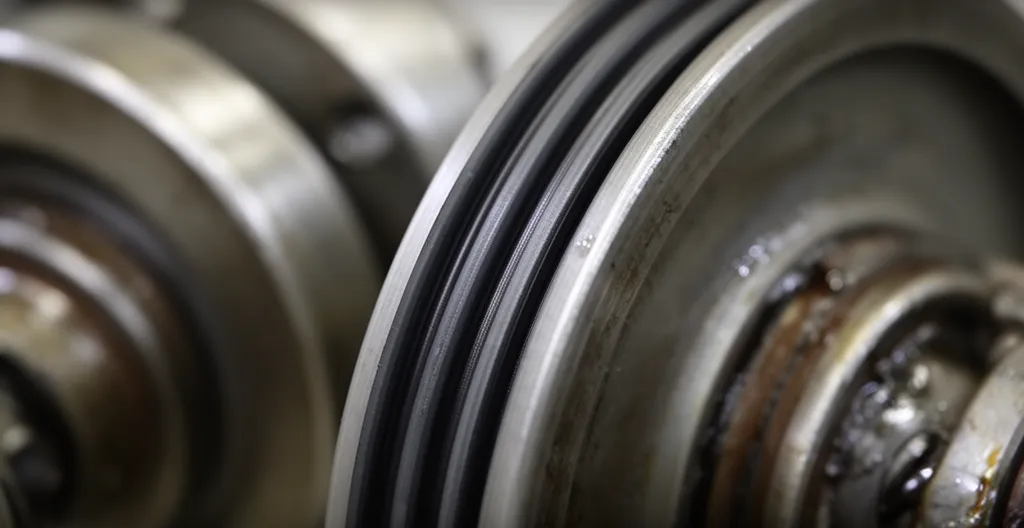

Le principe est simple. Une courroie plate repose sur sa surface. Elle glisse dès que la charge augmente. Une courroie trapézoïdale, elle, s’enfonce dans une gorge en V. Ses flancs inclinés créent une pression latérale qui démultiplie la friction. C’est ce qu’on appelle l’effet de coin.
L’angle du profil est normalisé à 40° selon les standards du comité ISO/TC 41 sur les courroies. Ce n’est pas un chiffre au hasard. À cet angle, le coefficient de friction grimpe entre 0,7 et 0,9. Concrètement, ça veut dire qu’avec la même tension initiale, vous transmettez beaucoup plus de couple qu’avec une courroie plate.
Ce que les catalogues ne disent pas : L’effet de coin ne fonctionne que si la courroie touche les flancs de la gorge, jamais le fond. Une courroie usée qui descend au fond de la poulie perd tout son avantage. Vérifiez régulièrement.
Sur le terrain, je constate que beaucoup confondent adhérence et tension. Une courroie en V bien dimensionnée n’a pas besoin d’être surtendue. Sa géométrie fait le travail. Trop de tension, c’est des roulements qui souffrent et une durée de vie divisée par deux.
Rendement et durée de vie : ce que les chiffres révèlent
Les données techniques sont sans appel. Selon les données techniques MITCalc, le rendement d’une transmission par courroie trapézoïdale tourne entre 95 et 97% pour une configuration standard à deux poulies. Le glissement normal se limite à environ 1%. Ça paraît peu, mais sur une machine qui tourne 8 heures par jour, chaque pourcent compte.
Pour les professionnels à la recherche de courroies adaptées à leurs équipements, le catalogue dymatec-transmissions.com référence les principaux profils normalisés SPZ, SPA et SPB utilisés en industrie et agricole.
| Critère | Courroie plate | Courroie en V | Courroie synchrone |
|---|---|---|---|
| Rendement | 85-92% | 95-97% | 98-99% |
| Absorption à-coups | Moyenne | Excellente | Faible |
| Niveau sonore | Silencieux | Modéré | Plus bruyant |
| Prix indicatif | € | €€ | €€€ |
| Maintenance | Tension fréquente | Retension après rodage | Remplacement strict |
Côté longévité, une étude durée de vie 123 Courroies indique une durée de vie moyenne de 2 000 à 3 000 heures en conditions normales. Les versions renforcées avec fibres aramides peuvent doubler ce chiffre, atteignant 5 000 à 6 000 heures en utilisation continue.
Quand la courroie en V n’est PAS le bon choix : Si vous avez besoin d’un synchronisme parfait (imprimantes, machines CNC), la courroie synchrone s’impose. Si vous travaillez avec des écarts de diamètre très importants entre poulies, le rendement peut chuter jusqu’à 80%. Soyons clairs : la trapézoïdale est polyvalente, pas universelle.
Les erreurs de montage qui sabotent vos performances
L’erreur que je vois le plus souvent ? La tension. Sur les équipements que j’ai pu observer en intervention, une tension insuffisante lors du montage génère un glissement qui peut réduire le rendement de 10 à 15%. Ce constat est limité à mon périmètre d’observation et peut varier selon le type de machine et les conditions d’utilisation.
Les 3 erreurs qui ruinent votre transmission :
- Tension incorrecte : trop faible = glissement et sifflement, trop forte = usure prématurée des roulements
- Mauvais alignement : selon le guide RS Components 2025, l’alignement critique est de 0,3° maxi
- Profil incompatible : confondre SPZ et SPA arrive plus souvent qu’on ne le pense, les références se ressemblent
Je me souviens d’un responsable maintenance dans une scierie près de Tulle que j’ai conseillé. Ses courroies plates patinaient sur le convoyeur à copeaux avec un bruit strident insupportable. Premier remplacement avec un profil SPZ au lieu de SPA : retour nécessaire, la gorge ne correspondait pas. Après correction du profil, gain de rendement immédiat. Mais il a quand même dû retendre après 50 heures de fonctionnement. Leçon : toujours vérifier la largeur de gorge avant de commander.
Pour ceux qui cherchent à sourcer leurs pièces mécaniques et consommables, un guide sur l’achat de pièces auto en ligne peut aider à identifier les fournisseurs fiables.
Vérifications montage courroie trapézoïdale
-
Vérifier compatibilité profil courroie/poulie (largeur gorge) -
Nettoyer les gorges avant montage (résidus = usure accélérée) -
Positionner sans forcer ni utiliser de tournevis comme levier -
Contrôler l’alignement des poulies (règle ou laser)
-
Planifier retension après 24-48h de fonctionnement
Vos questions sur les courroies trapézoïdales
Quelle différence entre courroie SPZ et SPA ?
La différence est dimensionnelle. Le profil SPZ mesure 10×8 mm (largeur x hauteur), adapté aux applications légères et moyennes. Le SPA fait 13×10 mm, pour des couples plus importants. Vérifiez la largeur de gorge de votre poulie avant de commander, pas le diamètre extérieur.
Combien de temps dure une courroie trapézoïdale ?
Entre 2 000 et 3 000 heures en conditions normales. Les versions renforcées aramide peuvent atteindre 5 000 à 6 000 heures. Mais une tension incorrecte ou un désalignement peut diviser cette durée par deux ou trois. La qualité du montage compte autant que la qualité de la courroie.
Comment savoir si ma courroie est trop tendue ou pas assez ?

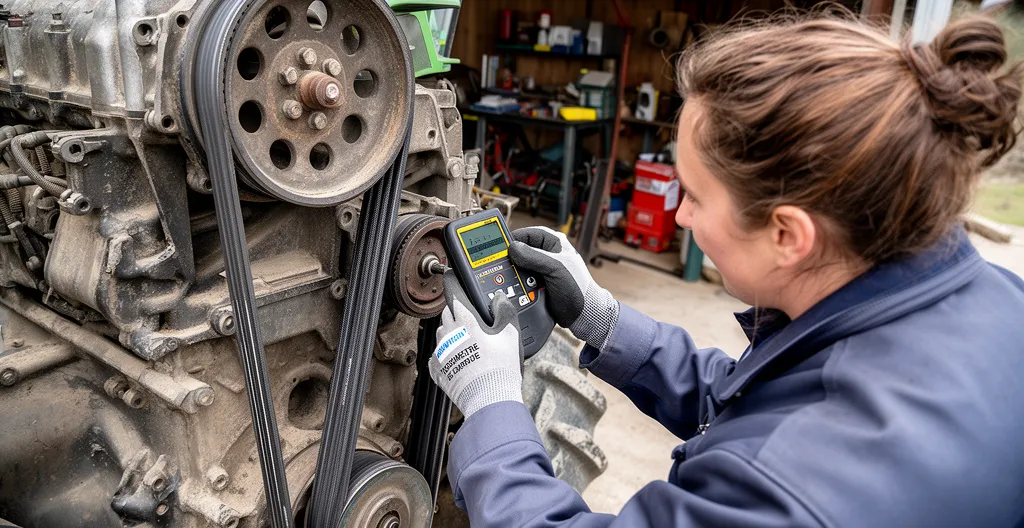

Trop lâche : elle siffle au démarrage ou sous charge, glisse visiblement, chauffe. Trop tendue : bruit de roulement anormal, usure rapide des flancs, roulements qui chauffent. En pratique, une flèche d’environ 15 mm par mètre d’entraxe sous pression du pouce est un bon indicateur. Un tensiomètre reste plus fiable.
Peut-on remplacer une courroie plate par une trapézoïdale ?
Techniquement oui, mais il faut changer les poulies aussi. Une courroie en V ne fonctionne qu’avec des poulies à gorges trapézoïdales. Le surcoût des poulies est généralement compensé par la fiabilité accrue et la réduction des arrêts machine. J’ai accompagné plusieurs exploitants agricoles dans cette transition.
Pourquoi ma courroie siffle-t-elle ?
Le sifflement indique un glissement. Causes possibles : tension insuffisante, poulie usée avec gorge élargie, courroie vieillie dont le caoutchouc a durci, ou surcharge ponctuelle. Commencez par vérifier la tension. Si elle est correcte, inspectez l’état des gorges et de la courroie elle-même.
Pour les véhicules utilitaires et 4×4 qui utilisent également des systèmes de transmission par courroie, une sélection d’accessoires pour véhicules utilitaires complète les équipements de maintenance.
La prochaine étape pour vous
Ce qu’il faut retenir avant d’agir
-
Mesurez la largeur de gorge de vos poulies avant de commander un profil -
Prévoyez une retension systématique après 24-48h de fonctionnement -
Si la courroie touche le fond de la gorge, elle est usée : remplacez
Si vous ne devez retenir qu’une chose : la courroie trapézoïdale tire son efficacité de sa géométrie, pas de la force de tension. Un montage soigné avec le bon profil vous évitera 80% des problèmes que je vois sur le terrain. Pour le reste, une inspection visuelle mensuelle et un contrôle de tension trimestriel suffisent à maintenir vos équipements en condition.
